导读：将传统维恩图与条形占比图相结合，在展示集合关系的同时，直接呈现各部分的数量与比例，避免了读者的心算过程，提升了信息传达的效率和准确性。

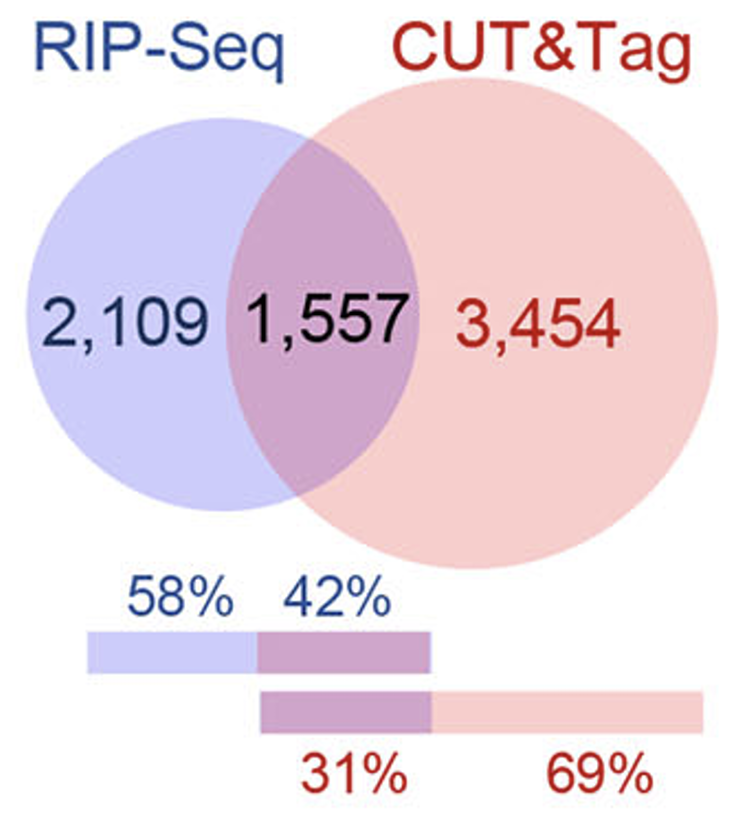

《Nature Communication》文章RNA-mediated condensation of TFE3 oncofusions facilitates transcriptional hub formation to promote translocation renal cell carcinoma. Fig 1h的Venn图（Venn+bar）展示了两种组学基因交集情况。上半部分是常规Venn图，展示了样品独有（RIP-seq：2109；CUT&TAG：3454）和共有（1557）的基因数；下半部分是条形图，展示了独有和共有基因占各自样品基因的百分比。相较于传统Venn图，本图在表达方式上更为直观精炼，避免了需要根据venn图中数字额外进行比例换算的步骤，提升了信息传达的效率和准确性。

注：NC的这张图上面的bar的42%竟然比58%还长，看来是随手画的。微生信网页上是严格按照比例绘图。

1，打开作图URL

https://www.bioinformatics.com.cn/plot_basic_two_datasets_venn_diagram_plus_horizontal_bar_plot_285

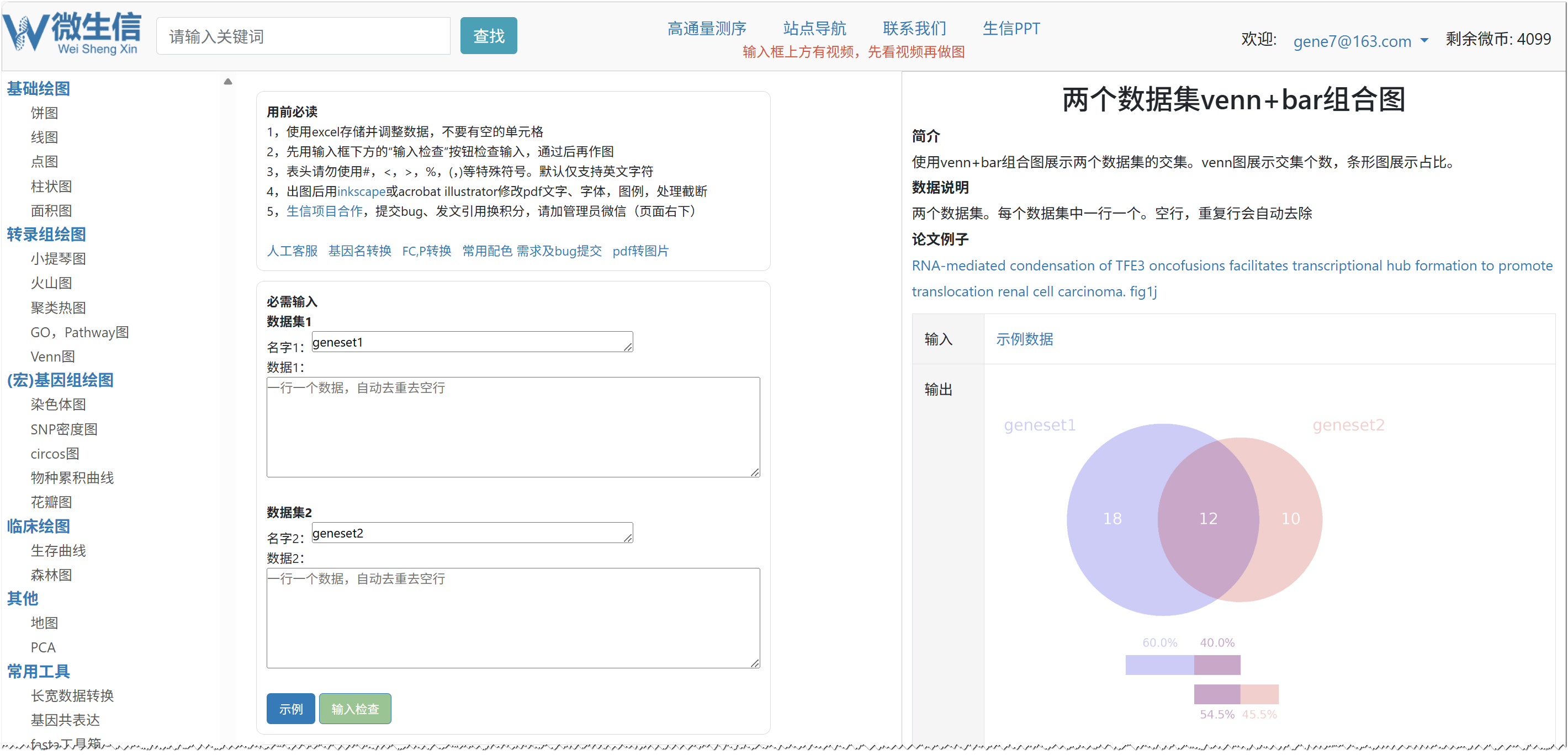

图2.两数据集venn+bar图绘图页面

 2，示例数据

点击图片上方的示例数据，下载，并使用excel打开。

图3. 示例数据

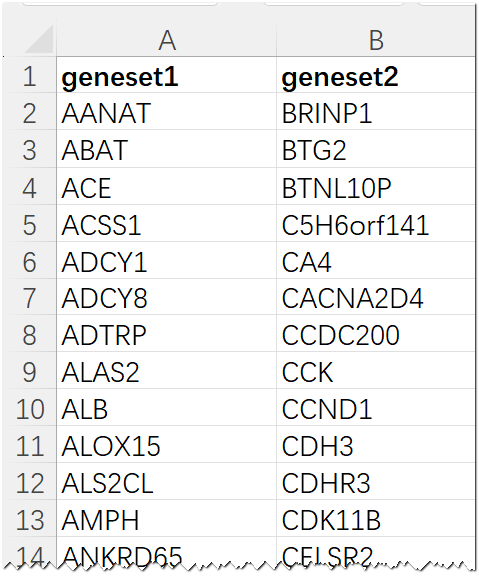

示例数据包括两列：第一列是geneset1的数据（gene），第二列是geneset2的数据（gene），一行一个。

注意：第一行加粗的geneset1和geneset2不是数据，不需要贴到数据输入框中。

3，输入检查

示例数据：点击输入框下面的“示例”按钮，将载入示例数据。

真实数据：数据放在excel中，调整好后，Ctrl+A选中数据，Ctrl+C拷贝，Ctrl+V将数据粘贴到输入框中。

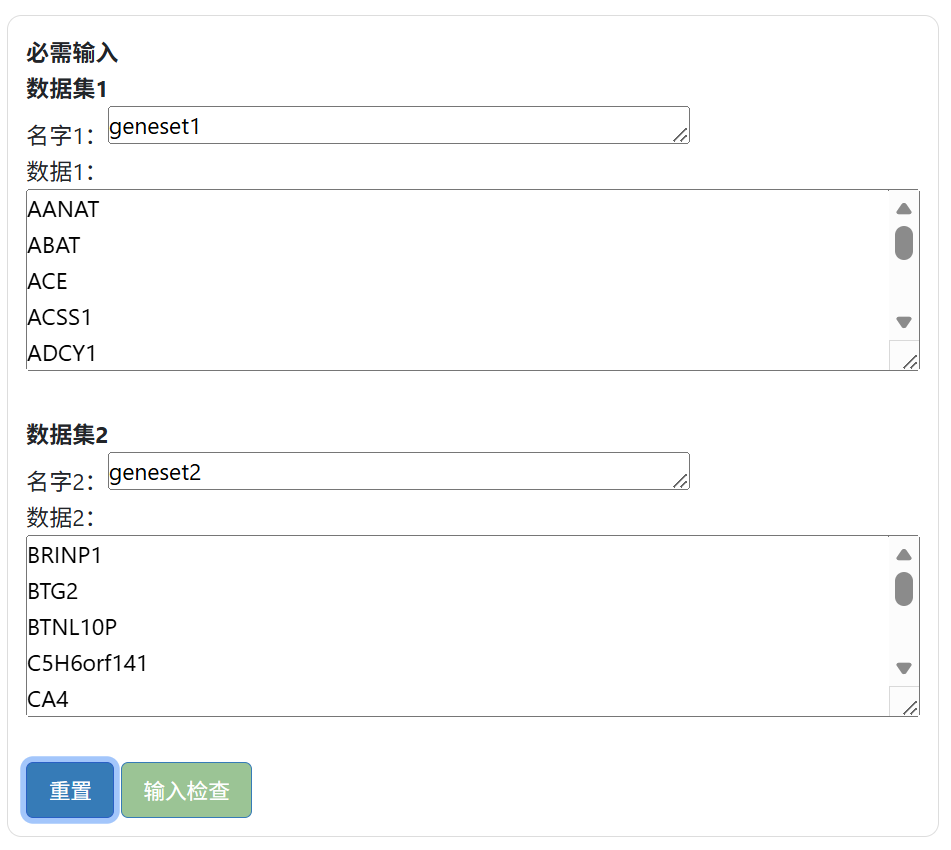

图4. 载入数据，输入检查

然后使用输入框下面的“输入检查”按钮先对输入数据进行检查。若检查不通过，请根据检查提示重复【修改-输入检查】步骤，直到检查通过（如下图所示），然后可以继续选择其他参数。

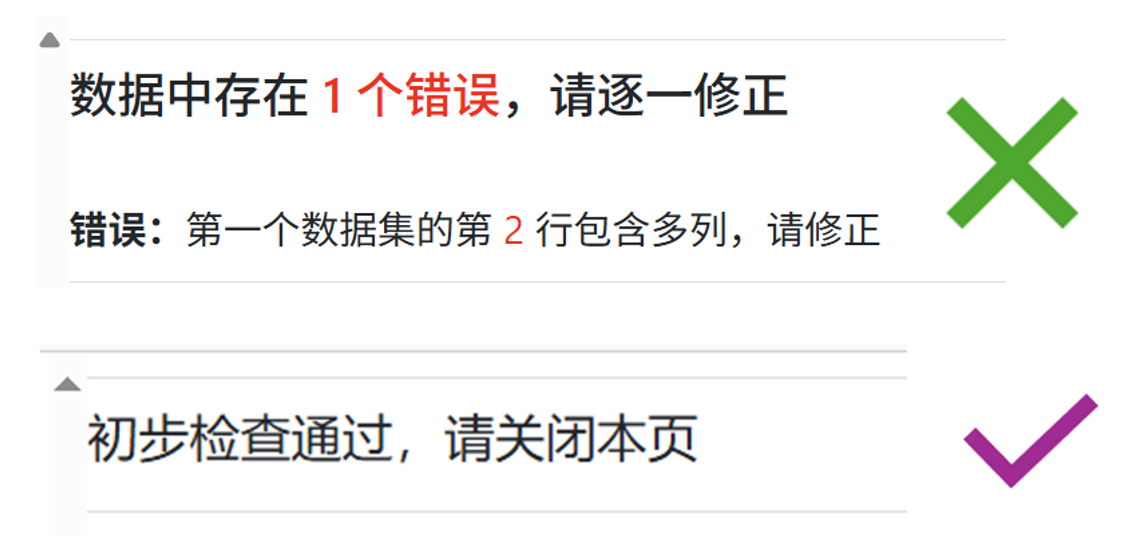

图5.输入检查

注：输入检查是新添加的功能，它会根据不同模块的输入要求，逐行逐列检查输入数据，并给出提示，以确保数据符合模块输入要求。

4，选择参数

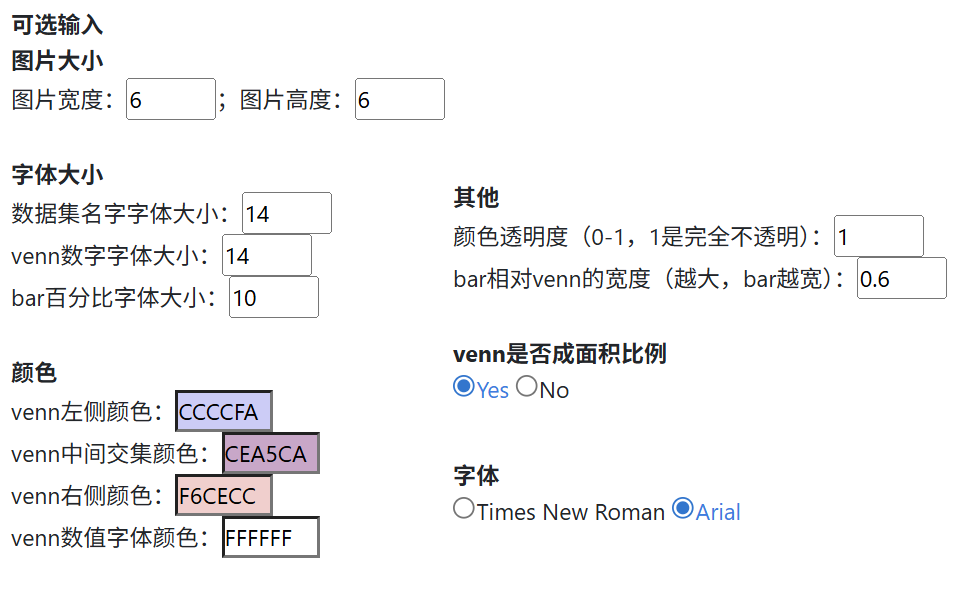

图6.绘图参数

图片大小

图片宽度，高度。建议设置成一样的。

字体大小

venn数据集名字的字体大小

venn每个部分显示的数字的字体大小

bar百分比的字体大小

图例标题字体大小

颜色

设置了venn图左侧填充色，中间交集填充色，右侧填充色，以及venn图中所显示的数字的字体大小；数据集名字和占比的字体颜色跟随venn的填充色

其他

设置了venn图填充的透明度（0完全透明，1完全不透明）

Bar相对于venn的宽度，增加该值，则bar的长度相应增加

Venn是否成面积比例绘图

选Yes则按照面积比例绘制venn；选No则按照1:1:1绘制venn

字体：

设置了期刊杂志中最常用的两种字体：Times New Roman和Arial

5，提交出图

检查通过，并且参数选好后，点击“提交”按钮，约1s后，会在页面上显示两个集合交集的venn+bar组合图。我们提供了pdf、svg两种矢量图，png、tiff两种标量图供大家下载使用，同时链接了获得各部分元素的模块。

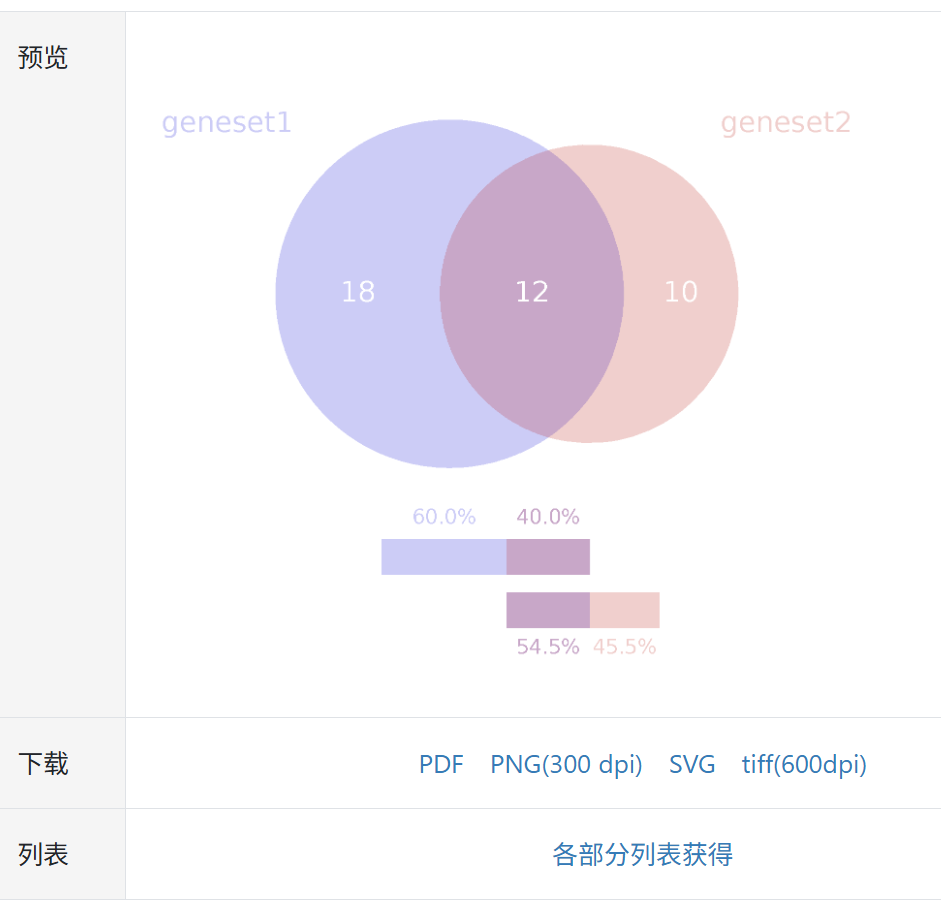

图7.预览图

可以使用acrobat illustrator等软件编辑矢量图（pdf或svg），进行组图，调整文字位置，字体，添加说明等操作，以满足个性化需求。
