在过去十年中，单原子催化剂 (Single Atom Catalysts, SACs) 凭借原子利用率最大化和独特的电子特性，已成为光催化领域的绝对热点。然而，随着研究深入，一个直击痛点的挑战浮出水面：我们合成的催化剂，究竟是真正的孤立“单原子”，还是尺寸极小的“亚纳米团簇”？

这种区分并非仅在于语义。在原子尺度上，即使是几个原子的微小聚集，也足以导致电子结构从离散能级向能带结构演变，从而彻底改变催化反应的路径与活性 。

这篇发表于 Nanomaterials 期刊的综述系统厘清了单原子 (SAs)、亚纳米团簇 (SNCs) 与量子尺寸小颗粒 (QSSPs) 在物理尺寸与电子结构上的严格界限，并针对钙钛矿及金属氧化物载体，总结了一套多技术联用的表征“组合拳”。

• 从原子到体相的演变

文章指出，仅依靠物理尺寸 (Size) 划分是不够的，必须结合电子结构来定义不同聚集状态：

单原子：尺寸约0.1 nm。电子结构表现为原子轨道，无能带形成。

亚纳米团簇：尺寸0.1–1 nm，原子数通常小于100个。电子结构表现为多原子轨道形成的离散能级，尚未形成能带。

量子尺寸小颗粒：尺寸2–5 nm，原子数约1000个。此时开始出现半离散能带，表现出显著的量子尺寸效应。

大纳米颗粒：尺寸接近或大于100 nm。具有完整的周期性晶格和能带结构，性质趋近于体相材料。

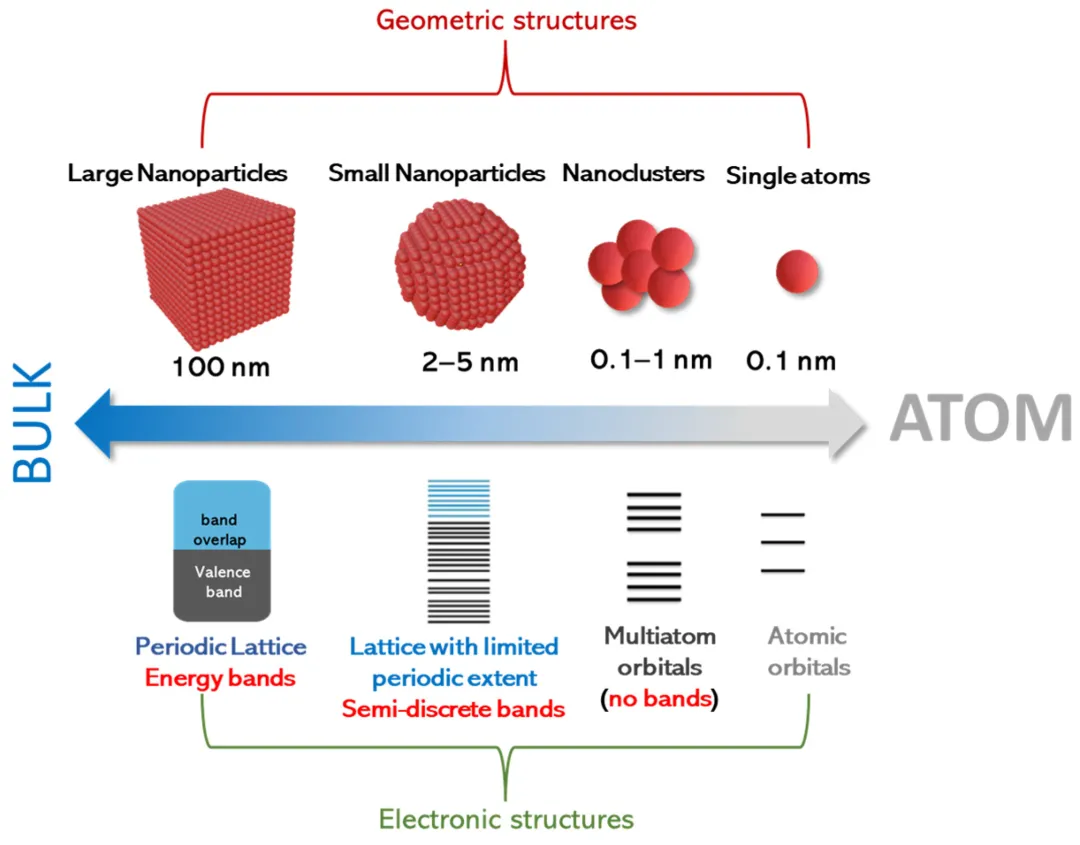

几何结构与电子结构的对应关系

这种精确分类不仅有助于理论模拟，更为实验制备指明了方向：若需调控特定的氧化还原电位或吸附构型，研究人员必须精确控制金属原子的聚集程度，而非盲目追求尺寸极小化。

• 如何证明所得产物是单原子？

样品制备完成后，如何科学地验证所得产物是单原子而非团簇？这是该综述最具参考价值的部分。作者构建了一个“表征技术金字塔”，分析了各技术的探测边界与局限性。

1. 直接观测：球差校正扫描透射电子显微镜 (AC HAADF-STEM) 是目前最直观的证据。

优势：可利用Z衬度原理直接对重原子 (如Pt, Au) 成像 。

局限：仅提供局部信息，且受限于载体干扰。若载体较厚或表面凹凸不平，易产生误导性亮点；此外，轻载体上的轻元素单原子 (如Ti上的Cu) 因衬度差异小而难以成像。

2. 光谱学证据：X射线吸收光谱 (XAS，包括XANES和EXAFS) 是判断配位环境的强力工具。

关键判据：在EXAFS图谱中，若只观察到金属–氧 (M–O) 或金属–载体键，而完全无金属–金属 (M–M) 键信号，即为单原子存在的有力证据。

避坑提示：XAS结果为统计平均值。若样品中混杂了少量大颗粒 (如10%)，M–M键信号可能被单原子信号掩盖，从而导致误判。

3. 辅助验证：多技术联用

XPS：通过结合能位移判断电子转移，辅助确认金属与载体间的强相互作用。

EPR (电子顺磁共振)：对于顺磁性物种 (如Cu2+)，EPR可提供高灵敏度的局部环境信息，且不受载体形貌干扰，其精细结构信号可作为“指纹”识别单原子。

CO-DRIFTS：利用CO分子作为探针，线式吸附通常对应单原子，而桥式吸附则提示团簇的存在。

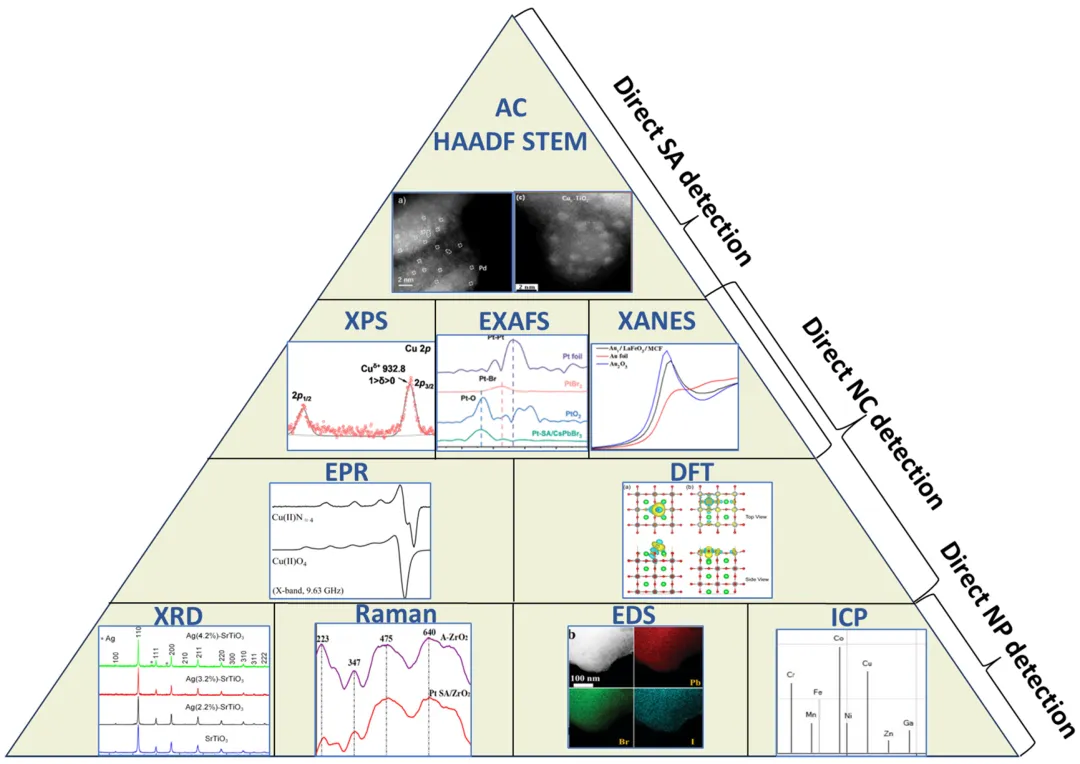

表征技术概览图

• 钙钛矿的潜力与挑战

本综述特别讨论了钙钛矿氧化物 (Perovskites, ABO3) 作为载体的特性。

潜力：相比二元氧化物 (如TiO2)，钙钛矿结构更灵活。其丰富的晶格氧和缺陷位点能有效锚定金属单原子，形成强金属–载体相互作用，从而提升热稳定性并抑制团聚。

挑战：钙钛矿合成通常涉及高温，这与单原子的低温稳定需求相悖。作者梳理了湿化学法与干化学法 (如原子层沉积、火焰喷雾热解) 等策略，指出缺陷工程是实现单原子稳定锚定的关键。

• 总结

这篇综述提醒我们，在追逐“单原子”热度的同时，需回归材料物理本质。SAs提供最大原子利用率，而SNCs和QSSPs则可能通过量子效应提供特殊的能级匹配。研究人员应根据具体的光催化需求 (如产氢、污染物降解等)，选择最优构型，并采用严格的多技术表征组合 (STEM+XAS+XPS/EPR) 来确证催化剂的真实状态。

阅读英文原文：https://www.mdpi.com/2079-4991/15/3/226

• 特刊推荐

Application Potential of Single-Atom Catalysts in Electrocatalytic Reaction

Guest Editors: Prof. Dr. Zhansheng Lu and Dr. Xu Zhang

Submission deadline: 30 June 2026

https://www.mdpi.com/journal/nanomaterials/special_issues/NUB1NJ59V4

• Nanomaterials 期刊介绍

主编：Eugenia Valsami-Jones, University of Birmingham, UK

期刊主题涵盖纳米材料 (纳米粒子、薄膜、涂层、有机/无机纳米复合材料、量子点、石墨烯、碳纳米管等)、纳米技术 (合成、表征、模拟等) 以及纳米材料在各个领域的应用 (生物医药、能源、环境、电子信息等) 等。

2024 Impact Factor：4.3

2024 CiteScore：9.2

Time to First Decision：14 Days

Acceptance to Publication：2.5 Days

期刊主页：https://www.mdpi.com/journal/nanomaterials
