研 究 背 景

锂金属电池因具有极高的理论比容量和较低的电极电位，被视为下一代高能量密度储能体系的重要候选。然而，传统液态电解质普遍存在易挥发、易燃以及诱发锂枝晶生长等问题，严重制约了锂金属电池的安全应用。与之相比，固态电解质能够在一定程度上避免泄漏和燃烧风险，但仍面临室温离子电导率不足、电极界面不稳定以及阻燃性能有限等瓶颈。

在众多固态电解质体系中，PEO 基固态聚合物电解质因柔性好、易加工而备受关注，但其高结晶性、 较低锂离子迁移数以及本征可燃性，依旧限制了实际应用。因此，开发兼具高离子电导率、宽电化学窗口、优异阻燃性以及良好电极相容性的柔性固态电解质，成为高安全锂金属电池发展的关键课题。

研 究 亮 点

1.创制双功能有机锂盐基柔性固态电解质：设计合成兼具高本征离子电导与阻燃性的有机锂盐 PQ-Li，构筑一体化“盐包聚合物”柔性固态电解质 PQSE，实现材料结构与功能的协同设计。

2.高安全、高性能电化学特性：PQSE 室温离子电导率达 0.11 mS cm^-1，电化学稳定窗口拓宽至 5.1 V，锂离子迁移数 0.51，极限氧指数 LOI=30%，相比传统 PEO 基电解质性能实现全面突破。

3.双离子通道传导机制与界面稳定机制解析：首次揭示 PQSE 中 Li⁺“离子聚集体跳跃为主、PEO 链段运动为辅” 的双离子通道传导机制，阐明双层 SEI 膜对锂金属界面的稳定作用，为高性能固态电解质设计提供分子级理论指导。

4.优异的电池应用性能：Li|PQSE|LFP 全电池 0.1C 下放电比容量 150.6 mAh g^-1，库伦效率超 99%， Li|PQSE|Li 对称电池稳定循环 1000 h 无短路，可稳定驱动 LED 器件，展现出优异的实际应用潜力。

成 果 介 绍

本工作以双功能有机锂盐设计为切入点，将兼具 Li⁺ 供体和阻燃剂双重功能的 PQ-Li 与 PEO 复合，构筑出高盐含量、柔性均一的“盐包聚合物”固态电解质 PQSE。研究表明，PQ-Li 与 PEO 之间形成的氢键作用有效抑制了 PEO 结晶，使体系获得更高比例的无定形区域，为锂离子迁移创造了有利条件。

在性能方面，PQSE 在 30 ℃ 下的离子电导率达到 0.11 mS cm^-1，在 80 ℃ 时进一步提升至 0.87 mS cm^-1；其电化学稳定窗口可达 5.1 V，锂离子迁移数为 0.51。与此同时，PQSE 在明火测试中表现出难以点燃、无明显熔滴的优异阻燃性。

进一步从理论与实验两方面揭示了 Li⁺ 在 PQSE 中的双离子通道传导机制：一方面通过离子聚集体/桥接网络中的跳跃迁移实现快速传输，另一方面通过 PEO 链段运动辅助 Li⁺ 配位—解配位迁移，从分子层面解释了其高效传导来源。

该成果以“Functionalized Organic Lithium Salt Enables Flexible Solid-State Electrolytes With Dual-Ion Channels for Safe Li Metal Batteries”为题发表在Carbon Energy 上。

图 文 解 析

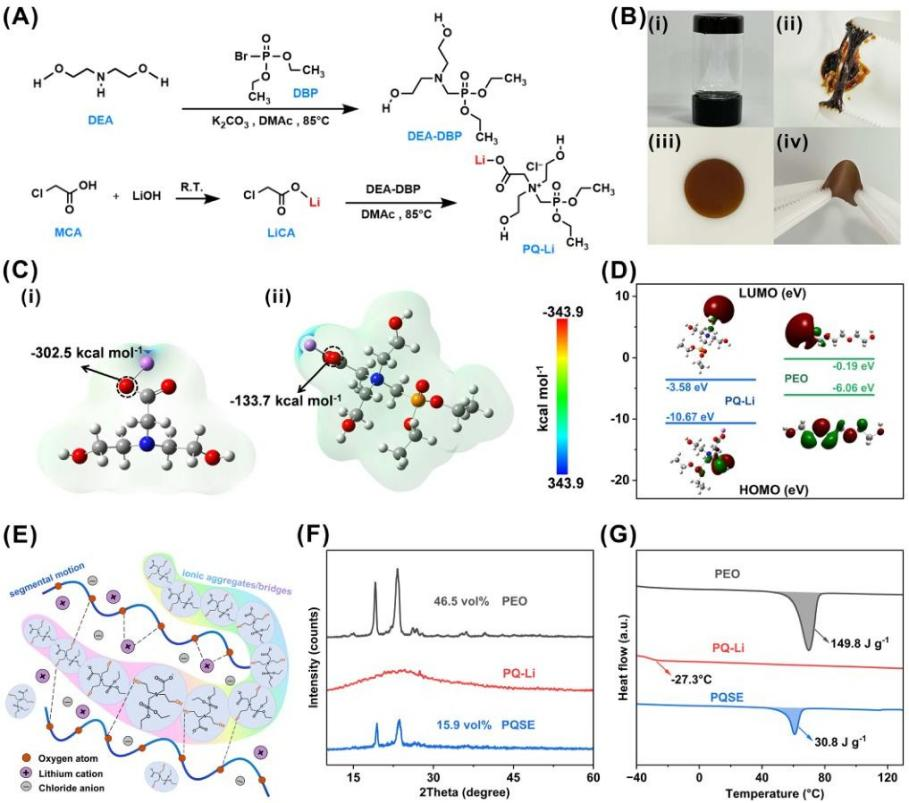

图 1：PQ-Li 和 PQSE 的结构和物化性质。 (A)PQ-Li 的合成路线，(B)(I-II)PQ-Li 和(III-IV)PQSE 的照片，(C)(I)DC-Li 和(II)PQ-Li 的优化几何构型和静电势，(D)PQ-Li 和 PEO 的 HOMO 和 LUMO 图， (E)PQSE 中锂离子迁移模式的示意图，(F)X 射线衍射图，和(G)DSC 曲线。

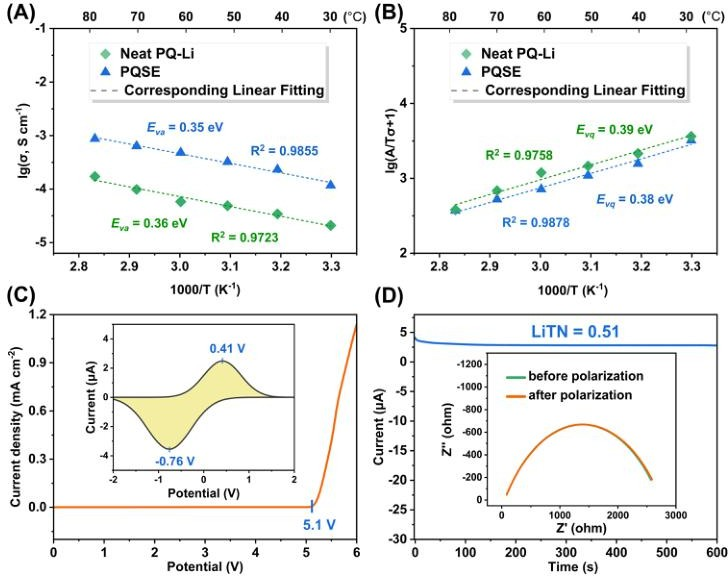

图 2：PQSE 的基础电化学性能 (A)Arrhenius 和(B)不同电解液离子电导率的 QCA 拟合图， (C)PQSE 的LSV 曲线(插图为相应的 CV 曲线)，以及(D)极化测量中 Li|PQSE|Li 电池的电流-时间曲线(插图显示极化前后的交流阻抗曲线)。

结果表明，PQSE 在 30°C 下的离子电导率达到 0.11 mS cm^-1，明显高于常规 PEO 基固态聚合物电解质，并且电化学稳定窗口达到 5.1 V，锂离子迁移数为 0.51。

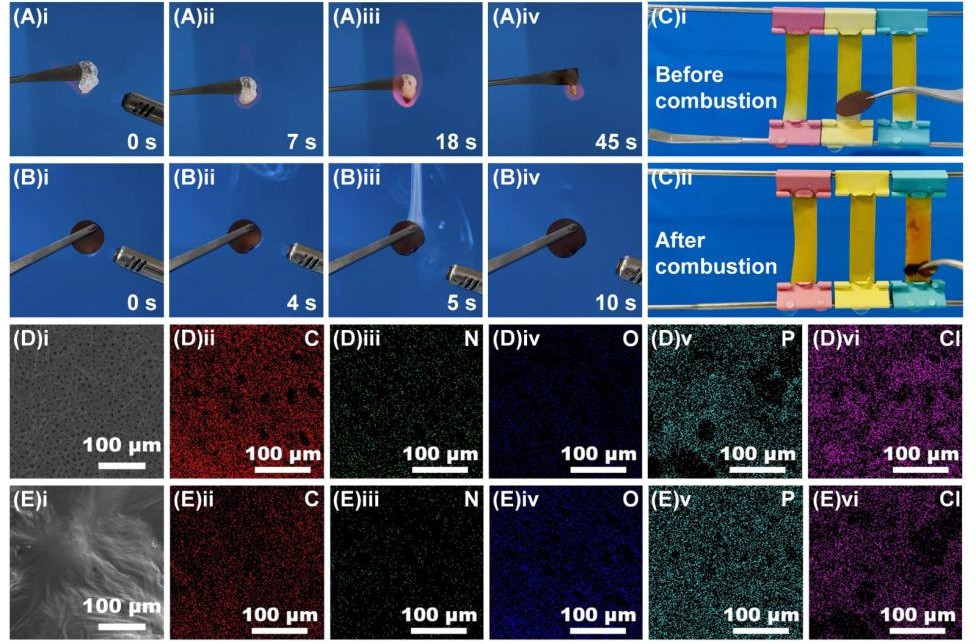

图 3：PQSE 阻燃性能测试与机制分析 (A)TFSE 和(B)PQSE 在不同燃烧时间的照片，(C)燃烧前后 PQSE 的pH 变化，(D)燃烧前和(E)燃烧后 PQSE 的形态和相关元素分布，(F)燃烧前后PQSE 的详细元素变化。

通过对比可以看到，TFSE 能被点燃并持续燃烧，而 PQSE 难以被明火点燃，也没有明显熔滴现象。结果还说明燃烧过程中富磷组分在表面富集，并形成酸性保护层。阻燃机理：磷酸酯基团捕获自由基、促进成炭/成层保护，同时含氮结构释放惰性气体，共同实现高阻燃。

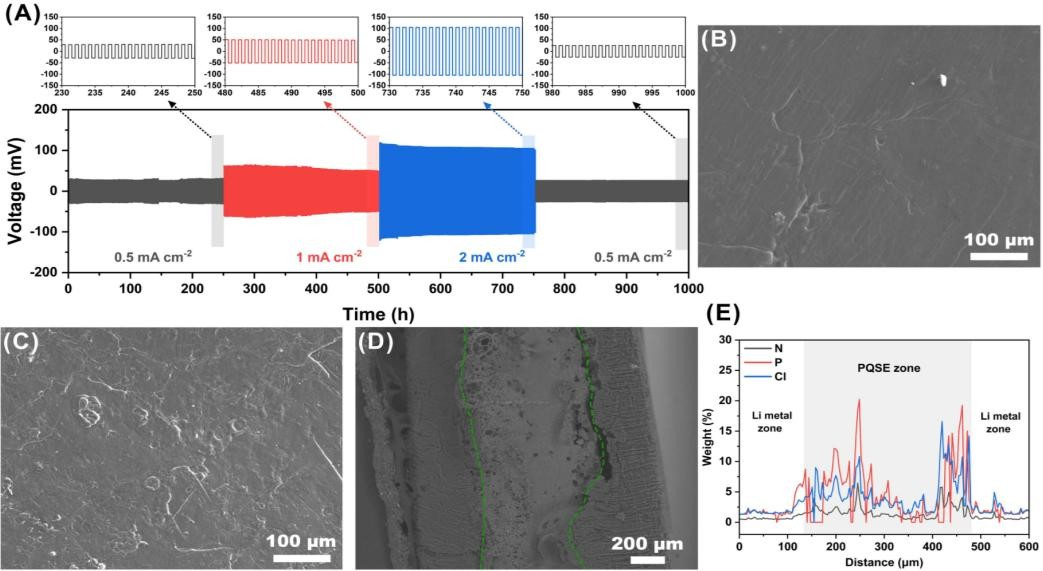

图 4：Li|PQSE|Li 对称电池循环稳定性与界面形貌 (A)对称 Li|PQSE|Li 电池在 0.5、1 和 2 mA cm^-2 下1000h 的恒流充放电曲线(插图是每个电流密度的放大曲线)，Li 金属电极(B)循环 1000h 前和(C)循环1000h 后的形态图，(D)恒流测试后的剖面图，以及(E)图(D)中标有绿色虚线的选定区域的元素分布曲线。

对称电池在 0.5、1 和 2 mA cm^-2 条件下可稳定循环 1000 h，无短路现象；循环前后锂片表面形貌对比和截面元素分布则表明，电极界面依旧清晰完整，未观察到明显裂纹和锂枝晶，能在长期沉积/剥离过程中维持稳定界面。

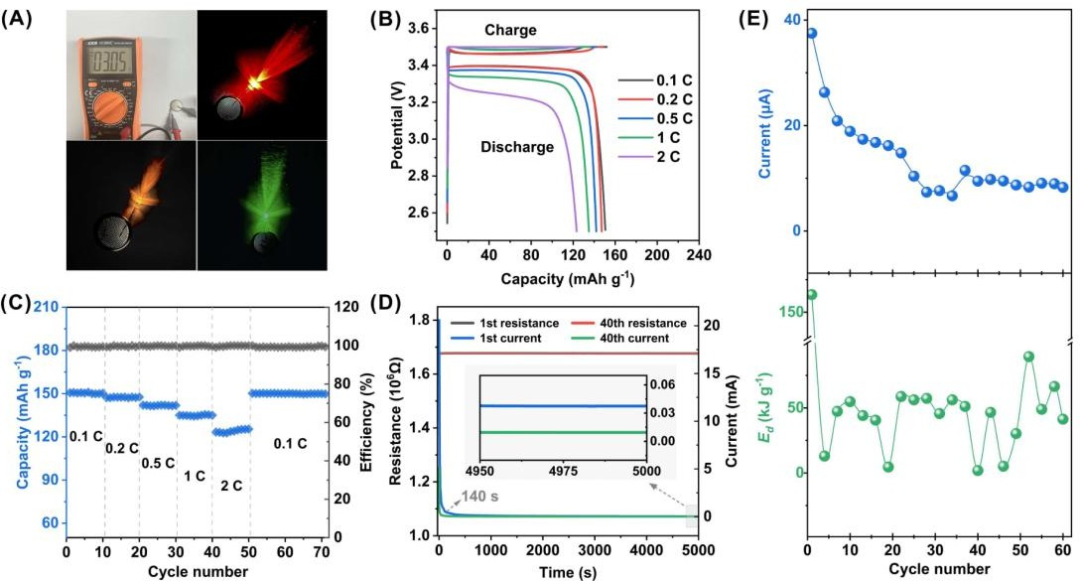

图 5：Li|PQSE|LFP 全电池性能与器件演示 (A)制备的 Li|PQSE|LFP 硬币电池的开路电压和被电池点亮的不同 LED 的照片，(B)硬币电池在不同倍率下的初始充放电曲线和(C)硬币电池在不同倍率下的循环性能，(D)第一周期和第 40 周期被点亮的橙色 LED 的实际工作电流和电阻随时间的曲线，以及(E)电池工作电流和实际输出电能中循环次数的影响。

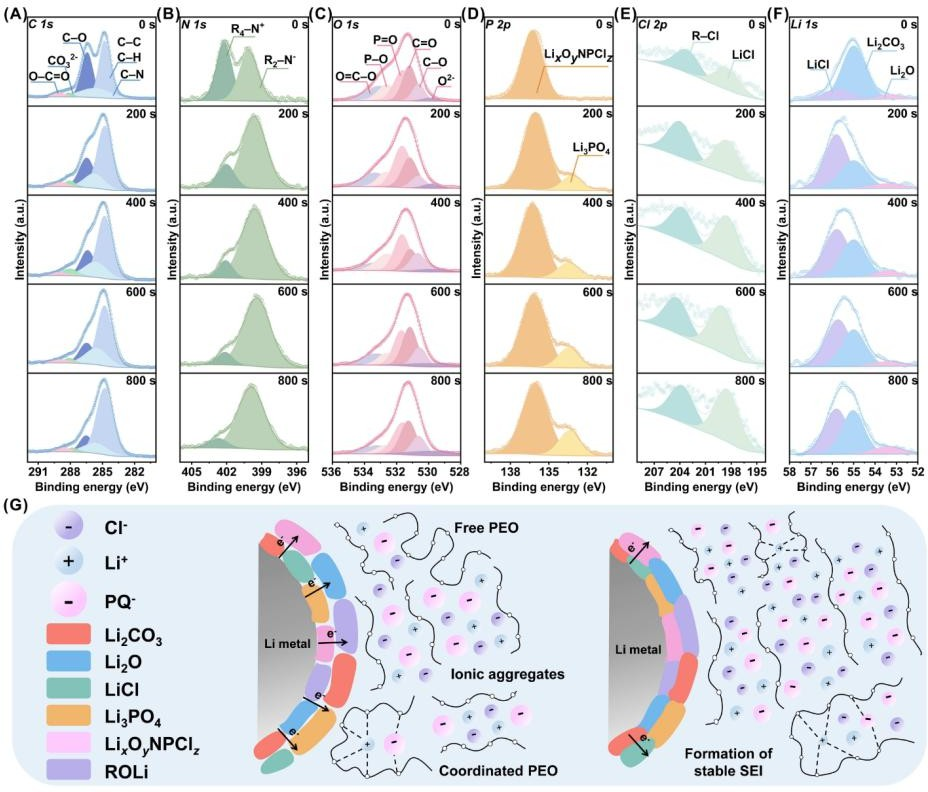

图 6：SEI 膜组成与双层结构证明 不同刻蚀时间后锂金属电极的 XPS 谱，包括(A)C1 S，(B)N1 S， (C)O1 S，(D)P2 p，(E)Cl2 p，(F)Li1 S，(G)SEI 形成过程的示意图。

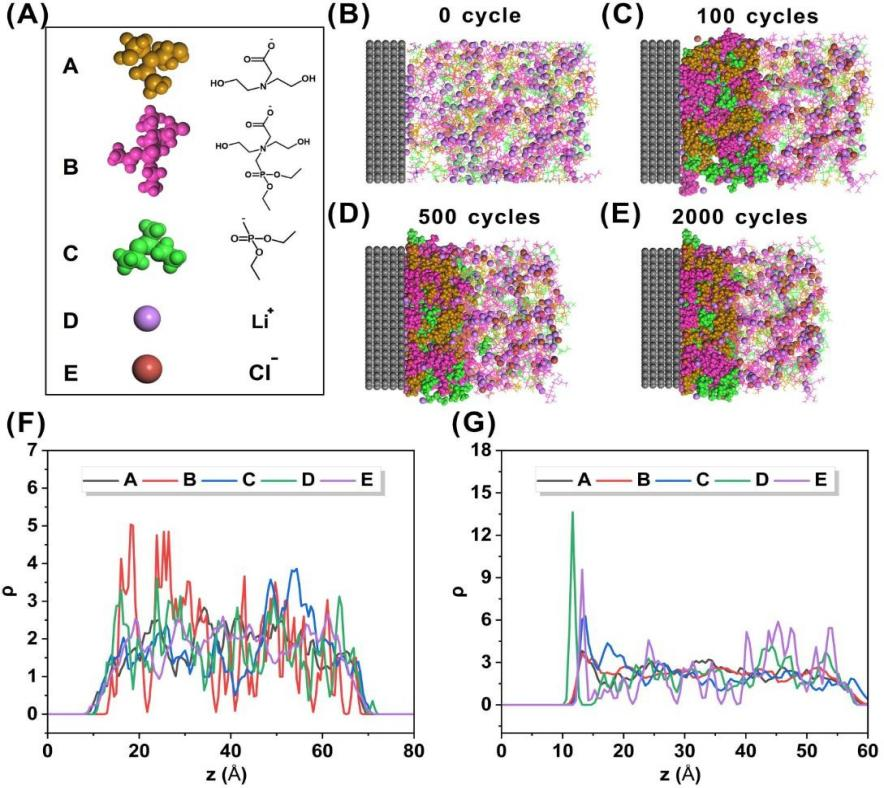

图 7：SEI 形成过程的分子动力学模拟 (A)不同反应产物或链段的分子结构，(B)0 环、(C)100 环、(D)500 环和(E)2000 环。(F)100 周期和(G)2000 周期各节段的数密度(ρ)。

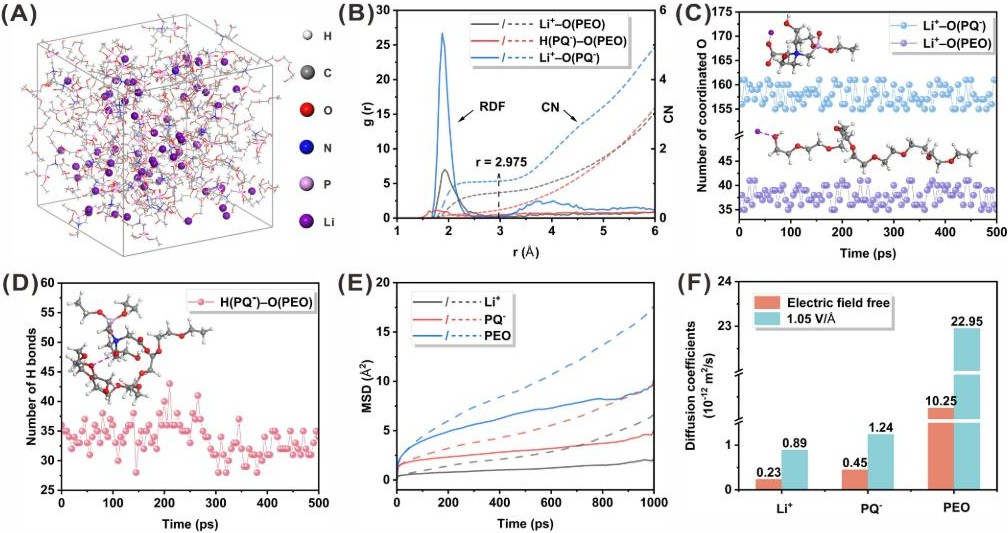

图 8：Li⁺ 在 PQSE 中迁移的分子动力学图像 (A)PQSE 模拟框的快照，以显示 Li⁺的分布(暗紫色球体代表 Li⁺)，(B)计算的 Li-O 键和氢键的径向分布函数(RDF)和配位数(CN)，(C)Li-O 键和(D)氢键的数目随时间的依赖关系，(E)PQSE 中 Li⁺、PQ-和 PEO 碎片的均方位移(MSD)曲线(虚线是电场强度为 1.05 V/ó(总电压为 3.5V)的 MSD 曲线)，(F)Li⁺、PQ-和 PEO 碎片在 PQSE 中的扩散系数。

分子动力学结果表明，在外电场作用下，Li⁺ 会同时与 PQ-Li 中的氧原子和PEO 中的醚氧发生动态配位，体系中既存在 [Li⁺/PQ-] 离子聚集体主导的跳跃式迁移，也存在PEO 链段辅助的迁移过程。PQSE 中的离子传输并不只依赖传统聚合物链段运动，而是建立了更高效的复合传导网络。它是“Li⁺双离子通道传导机制”中的理论部分。

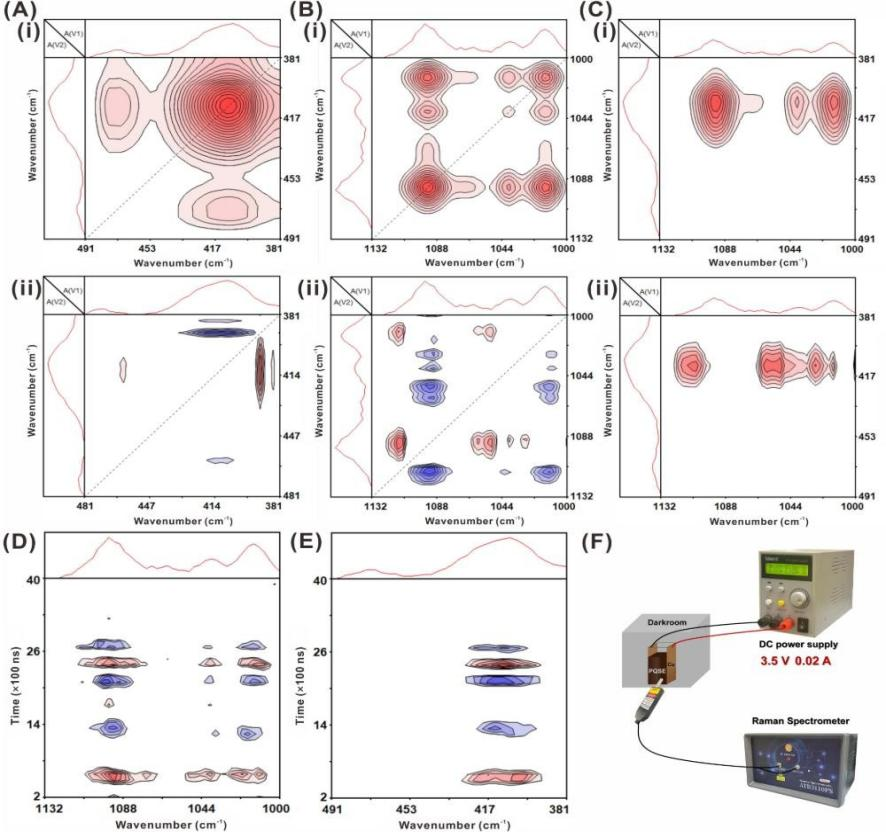

图 9：2D-COR Raman 揭示 Li⁺ 双通道传导机制 PQSE 中(A)Li-O，(B)，C-O 和(C)耦合 C- O···Li-O 特征振动的同步和非同步等值线图，(D)C-O 和(E)Li-O 特征峰的 PC-MW 二维相关拉曼结果，以及(F)电场作用下 PQSE 的 2D-COR 拉曼测试示意图。

PQSE 中同时存在 Li⁺–O(PQ⁻) 和 Li⁺–O(PEO) 两类作用，并且它们在电场下具有明确的动态响应关系。这说明 Li⁺ 的迁移既依赖于离子聚集体/桥接网络中的跳跃传输，也依赖于 PEO 链段参与的配位—解配位过程。相比图 8 偏重模拟，图 9 提供了实验层面的证据。两图结合，证明了“主导通道 + 辅助通道”双离子通道传导机制。

相关论文信息

论文原文在线发表于Carbon Energy，点击“阅读原文”查看论文。

论文标题：

Functionalized Organic Lithium Salt Enables Flexible Solid-State Electrolytes With Dual-Ion Channels for Safe Li Metal Batteries

文章研究方向：

电池 / 全固态电池— —锂金属电池、固态电解质、电池安全、离子传导机制

论文网址：

https://onlinelibrary.wiley.com/doi/10.1002/cey2.70189

DOI: 10.1002/cey2.70189
