1.绘制DNA轮廓

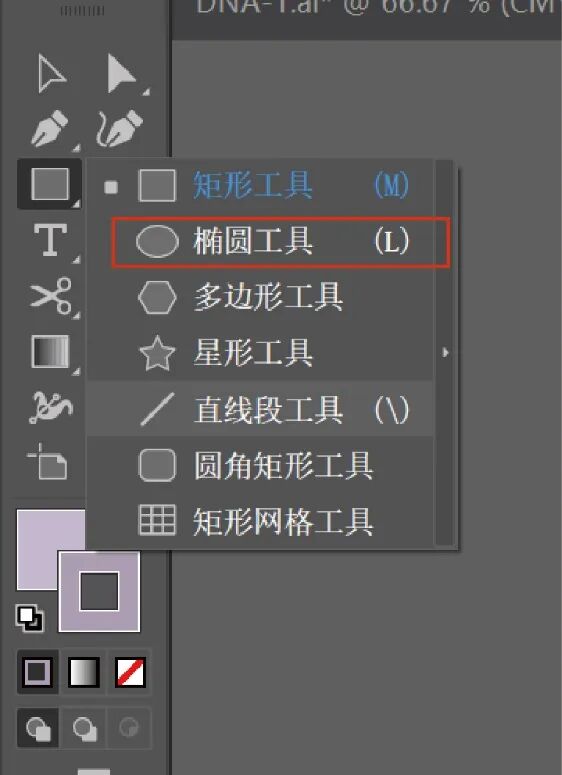

使用椭圆工具绘制一个椭圆形。使用钢笔工具按住Alt键，将椭圆两端的锚点改为尖角，点击【效果】【变形】【旗型】，将绘制完成的图形点击【对象】【扩展外观】进行扩展，选中该图形旋转至合适角度

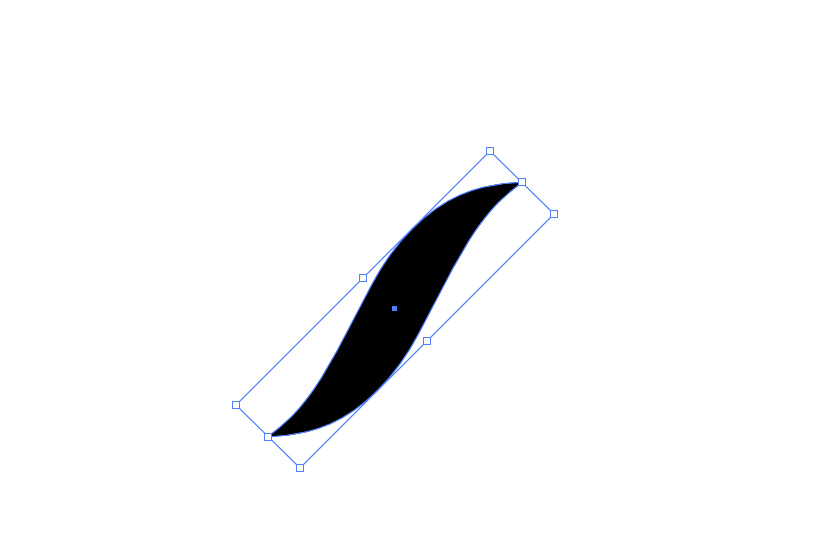

旋转45度调整至该角度：

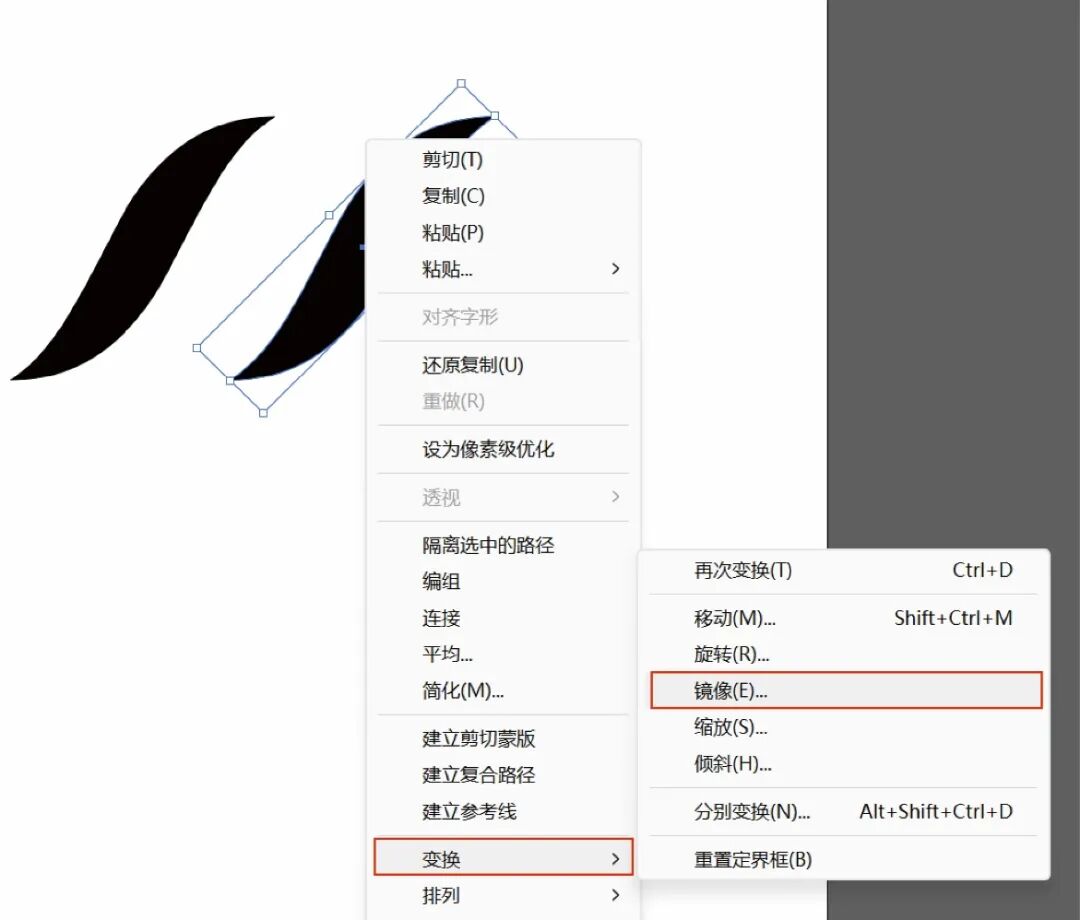

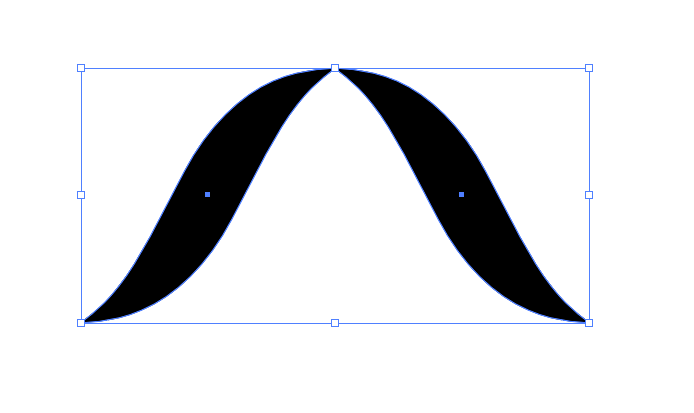

选中该图形，按住Alt+Shift键水平复制至合适位置，点击右键，点击【变换】【镜像】。调整完毕后，选中这两个图形，按住Ctrl+G键进行编组；选中该组合，重复上述步骤进行镜像复制，点击【水平】【复制】（注意不要点击确定）。

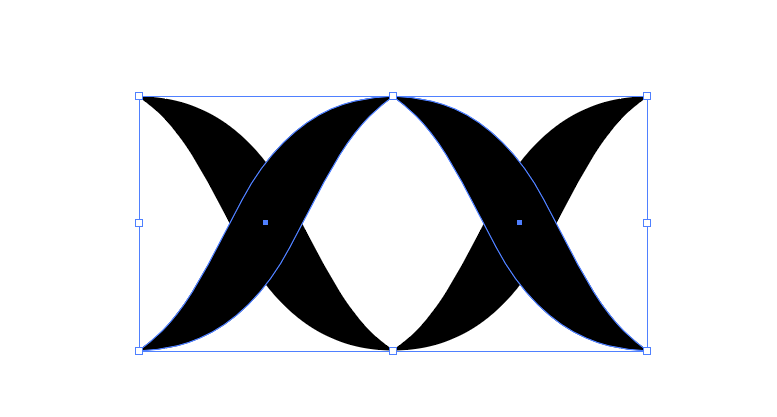

将图案调整为下图所示：

2.填充颜色

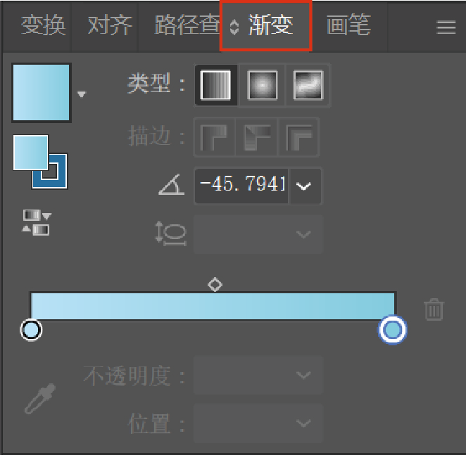

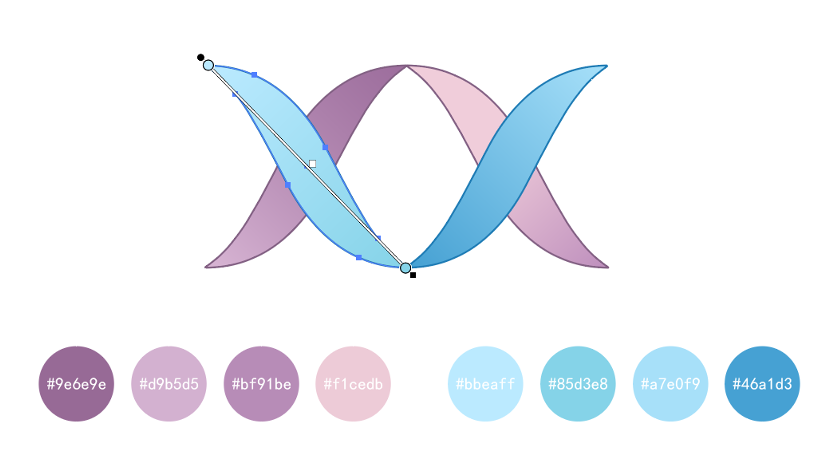

将其中一段链条填充为紫色系渐变。选中一组链条，单击右键取消编组，使用渐变工具。为该链条填充渐变色，双击该链条进行渐变填充，在渐变中调整颜色。另一个链条重复上述操作，参考配色如下：

3.绘制碱基对

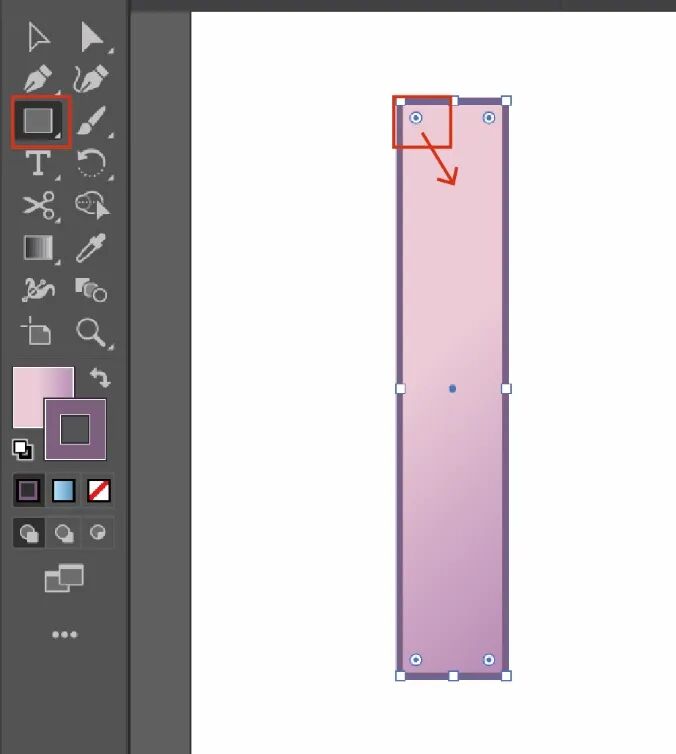

使用矩形工具绘制一个长方形，使用渐变工具填充渐变色。按住Ctrl键将圆圈按下图所示方向拖行，将长方形改为圆角矩形。选中该图形，按住Alt+Shift键，水平复制该图形，调整渐变色。选中这两个调整好的圆角矩形，按住Ctrl+G键进行编组，按住【Ctrl+[】/【Ctrl+]】键将碱基调整至合适图层。按住Alt+Shift键进行水平复制，绘制碱基，调整至合适位置。

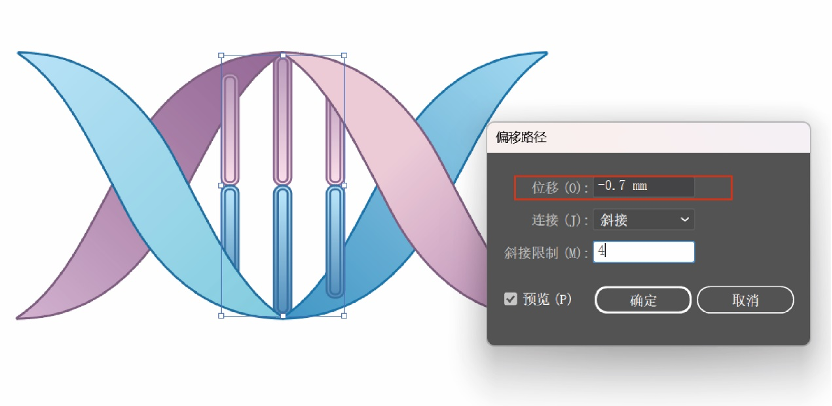

选中所有碱基对，点击【对象】【路径】【偏移路径】，调整至合适参数，制作更小的圆角矩形，调整其位置并将描边色改为无填充。

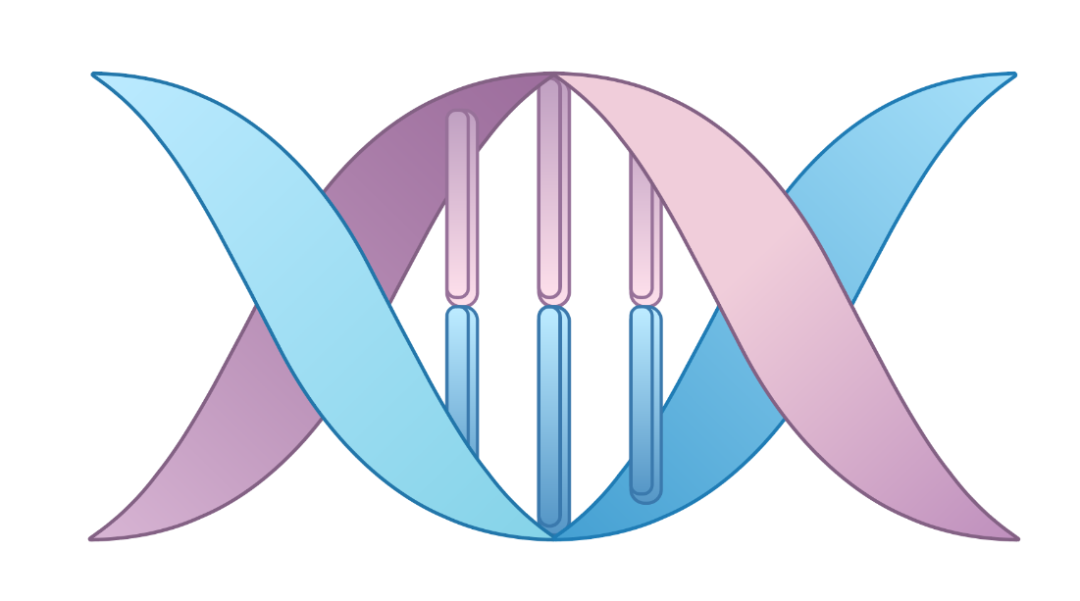

调整至合适位置，删去描边，加重渐变色，如下图所示：

4.绘制完整DNA链条

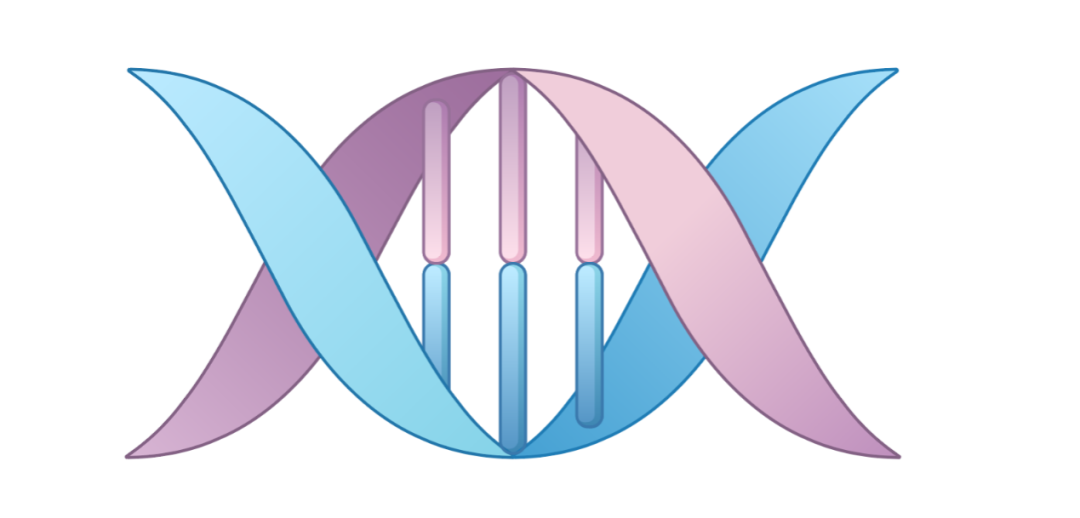

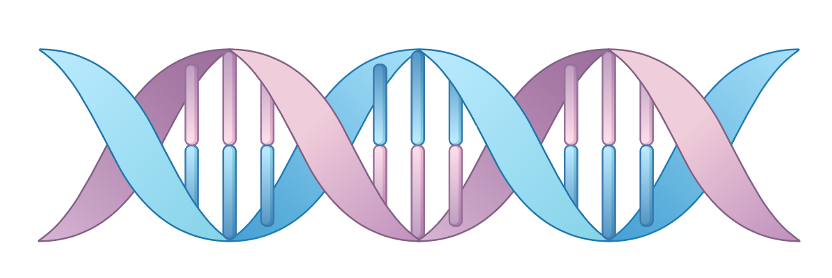

将所有图形选中，按住Ctrl+G进行编组，按住Alt+Shift键进行水平复制，调整至合适位置，碱基对重复上述步骤进行绘制，如下图所示：

DNA链条绘制完毕。
