高纯石英砂是指由天然石英矿物经过一系列物理和化学提纯技术生产的SiO₂含量高于99.995%，粒度范围在50-350μm之间的高纯非金属矿物原料，是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物产品。高纯石英砂纯度高、品质好，生产的石英制品具有耐高温、耐腐蚀、低热膨胀性、高度绝缘性和透光性等优异的物理化学属性，被广泛用于半导体、光伏、电子、高端电光源、薄膜材料、国防科技等领域，是高端制造行业不可替代的原辅材料。

  目前可规模化量产的最高纯度矿石提纯天然砂可以达到99.999%（5N）及以上，而化学合成氧化硅颗粒（合成砂）的纯度可以达到99.9999%（6N）及以上，2023年前，用于石英坩埚内层砂的4N8纯度石英砂长期被美国尤尼明公司和挪威TQC公司垄断，并且导致了2023到2024年，光伏坩埚内层砂的价格暴涨。2019年，中国科学院合肥物质科学研究院陈健研究员领导的高纯石英砂团队提出了花岗伟晶岩是优质高纯石英砂原料的观点，采用国产的花岗伟晶岩矿石，制备出了和美国进口石英砂具有相似微观结构的高纯石英砂，并且在2023年实现了光伏坩埚内层砂的量产，使国产石英坩埚内层砂的技术获得了突破，打破了美国公司的长期技术垄断，国产化率在此以后逐年提升，而且有加速发展的趋势，2025年，自然资源部将高纯石英矿石确定为第174号新矿种。化学合成法是制备高纯氧化硅产品的另外一条技术路线，而6N以上纯度半导体坩埚的内层砂用的合成氧化硅目前只有日本三菱化学公司能够量产，国内有多家企业和科研单位在研发合成氧化硅的制备技术。

01 原材料来源差异

天然高纯石英砂：主要来源于天然石英矿，其形成需要漫长的地质时间和特定的地质条件。我国虽然拥有一定量的石英矿资源，但高品质的石英矿相对较少，而且，国内长期以来，都是用脉石英为原料进行提纯生产，直到2019年，合肥物质科学研究院高纯石英技术团队成功用花岗伟晶岩制备出高纯石英砂以来，花岗伟晶岩才成为一种重要的高纯石英矿源。天然石英砂的成分和品质受到其产地地质条件的影响，不同产地的天然石英砂在成分和性能上可能会存在显著的差异。

合成高纯氧化硅：合成砂的生产不依赖于天然矿产，通过人工合成的方法制备。这种方法可以控制石英砂的成分，使其纯度更高，更适合于半导体以及更高要求的工艺制程。合成高纯石英砂可以根据不同的应用需求进行定制化生产，从而满足特定工艺的要求。

02 纯度差异

天然高纯石英砂：通常纯度能达到 99.99% 以上，经过提纯等工艺处理后，可用于生产石英坩埚等产品。部分优质的天然石英砂矿源有可能达到更高的纯度，但整体上不同矿源的天然高纯石英砂纯度会存在一定波动。

1.不同等级的纯度标准：

• 低端（3N）：二氧化硅（SiO₂）含量在 99.9% 左右，属于初级的高纯石英砂产品。这类产品能够满足一些对石英砂纯度要求不是极其严苛的应用场景，例如部分建筑材料、一般的陶瓷制品等，其生产技术相对简单，成本也较低。

  中端（4N）：SiO₂含量达到 99.99% 以上，杂质含量进一步降低。在性能上，相比低端产品，具有更好的化学稳定性、绝缘性等，可应用于一些对材料性能有较高要求的领域，如普通的电子元件制造、部分光学玻璃等。

  高端（4N8）：这是高纯石英砂中的高等级产品，以尤尼明（北美）公司的 IOTA-STD 为标准，十二种元素杂质的含量小于 20ppm，其中碱金属（K、Na、Li）分别小于 1ppm。这种高端高纯石英砂主要用于半导体、高端光学仪器、航空航天等对材料纯度和性能要求极高的领域。

2.不同生产工艺导致的纯度差异：

• 矿物提纯法：这是目前生产高纯石英砂的主要方法，包括破碎、磨矿、筛分、磁选、酸洗、氯化焙烧等多种选矿步骤。在这个过程中，如果工艺控制不严格，例如选矿过程中未能彻底去除杂质，或者酸洗液的浓度、浸泡时间等参数不合理，都会影响最终产品的纯度。不同厂家的技术水平和工艺控制能力不同，生产出的高纯石英砂纯度也会有差异。

• 化学合成法：包含气相合成法、液相合成法、氟硅酸法等。这种方法可以制备出纯度更高的石英砂，甚至可以达到 6N（99.9999%）级别。但是化学合成法的技术工艺较复杂，成本较高，目前大规模工业化生产还存在一定的困难，主要处于实验室研究或小批量生产阶段。

3.原矿品质对纯度的影响：

高纯石英砂的原矿主要有花岗岩石英、脉石英等，不同地区、不同矿床的原矿品质差异较大。原矿中杂质元素的含量、包裹体特征、元素的赋存状态等都会影响提纯后的石英砂纯度。例如，美国斯普鲁斯派恩矿拥有独特的白岗岩型高纯石英原料矿，其石英杂质含量极低，为生产高纯度的石英砂提供了优质的原料。而一些成矿因素复杂、矿源纯度差的地区，即使经过复杂的提纯工艺，也难以生产出高纯度的石英砂。

合成高纯氧化硅：在纯度方面具有一定优势，可达到 6N（99.9999%）甚至更高的纯度级别，比如通过一些先进的合成技术和精细的提纯工艺，可以实现对杂质的更精确控制和去除，从而获得高纯度的产品。

合成工艺的稳定性和精准性对其纯度起关键作用。像气相合成法、液相合成法、氟硅酸法等化学合成法，通过精确控制反应条件和原料纯度，可以合成出高纯度的石英砂。但如果在合成过程中，反应条件控制不当、原料含有杂质或提纯环节出现问题，也可能会影响最终产品的纯度。

03 成分可控性差异

1、粒径分布

  合成砂的粒径要小于天然石英砂，目前粒径小于 50μm 的石英砂尚未找到高价值使用场景，这就代表筛分后，剩下的最细的粉体不能形成产品，甚至还要作为废渣排放。

2、杂质元素含量

  合成砂的总杂质含量明显优于天然砂，达到了 1ppm 以下的水平。

3、微观结构

  天然砂因为是石英晶体矿石破碎而成，存在明显的碎裂形成的锋利边缘，棱角更为分明，内部有不同含量的气液包裹体，石英颗粒表面通过SEM观察，可见有位错腐蚀坑露头。合成砂由于有烧结工艺过程，导致边缘有烧结收缩现象，稍显圆润，内部不含有气液包裹体，颗粒表面不含位错腐蚀坑露头。

04 对石英坩埚性能的影响差异

天然高纯石英砂坩埚：使用天然石英砂制作的石英坩埚在使用过程中，可能会有较多的杂质颗粒进入到硅熔体中，对单晶的无位错生长和单晶质量造成影响。这是因为天然石英砂中的杂质难以完全去除，在高温等条件下，这些杂质可能会释放出来，进入到硅熔体中。

合成高纯氧化硅坩埚：合成高纯氧化硅制作的坩埚由于其纯度高、成分可控等优点，可以减少杂质颗粒进入到硅熔体中，从而提高硅单晶的产量和质量。此外，合成氧化硅砂在一些物理性能上也更加稳定，例如在热稳定性、化学稳定性等方面可能表现更好，从而更好地控制硅棒生长过程，例如可以减少拉晶过程断线率，提高生长出的硅棒的质量，例如提高硅棒少子寿命，减少硅片位错密度等。

05 生产工艺差异

天然高纯石英砂：通常需要经过采矿、选矿、破碎、筛分、提纯等一系列工艺过程。其中，选矿和提纯工艺是提高天然石英砂纯度的关键环节。选矿工艺包括磁选、浮选等方法，旨在去除石英砂中的磁性杂质和其他矿物杂质。提纯工艺则主要采用湿法浸出等方法，利用 SiO₂不溶于酸性溶液（氢氟酸除外）的特性，去除石英砂中的杂质。

矿石提纯法制备天然矿石高纯石英砂流程图

合成高纯氧化硅：合成方法主要有化学气相沉积法、溶胶 - 凝胶法等。这些方法通过化学反应或物理过程，在特定的条件下合成高纯度的石英砂。合成过程中需要精确控制反应温度、压力、原料比例等参数，以确保合成出的石英砂具有所需的纯度和性能。

1、气相合成法

以SiCl₄等为原料，在氢-氧气流高温下（1200-1600℃）水解制得烟雾状的SiO₂，经冷却、分离、脱酸等过程后即得到成品的SiO₂颗粒。通过控制温度、分两步的气相水解方法制备合成SiO₂粉，但其技术工艺较复杂，效率低，生产成本高，但是生产的氧化硅纯度最高可以达到9N，目前仅适于追求极致纯度的场合。

气相合成法制备合成氧化硅流程图

2、液相合成法

(1)化学沉淀法

合成石英粉体较为广泛的方法之一，目前技术已经成熟，已用于工业化生产。采用硅酸钠与二氧化碳或酸溶液(加盐酸、硫酸或硝酸)作为原料，在一定合成温度和表面活性剂作用下混合反应，得到偏硅酸沉淀，再经过滤、洗涤、干燥、煅烧工序制备出SiO₂。

化学沉淀法制备合成氧化硅流程图

(2)溶胶-凝胶法

以无机盐或金属醇盐(一般为硅酸乙酯)为原料，以醇作为共溶剂，加入酸或碱溶液作为催化剂，进行水解，缩聚反应形成SiO₂凝胶，过滤并对凝胶中的有机溶剂进行洗涤，干燥、煅烧得到SiO₂粉体。

(3)四氯化硅液相水解法

SiCl₄与纯水接触发生水解或缩聚反应，之后将反应产物经洗涤、过滤、干燥、煅烧、筛选等流程，制备SiO₂粉体。

3、氟硅酸法

先制得无定型二氧化硅、副产氟化铵，再高温加热至熔融状态，分阶段冷却，得到颗粒状的氧化硅，纯度可以达6N，可用于制造拉制单晶硅或多晶硅的石英坩埚。

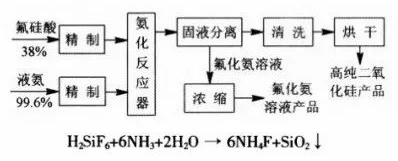

氟硅酸法制备合成氧化硅流程图

综上所述，天然与合成高纯石英砂在生产中存在着原材料来源、纯度、成分可控性的差异。对下游的产品例如石英坩埚的性能有显著的影响。在实际应用中，应根据具体的需求选择合适的石英砂类型，以确保石英坩埚的性能和质量。

支持单位：
